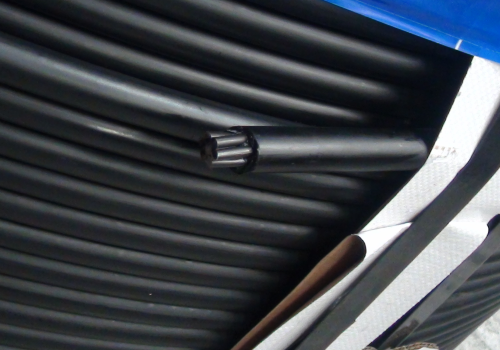

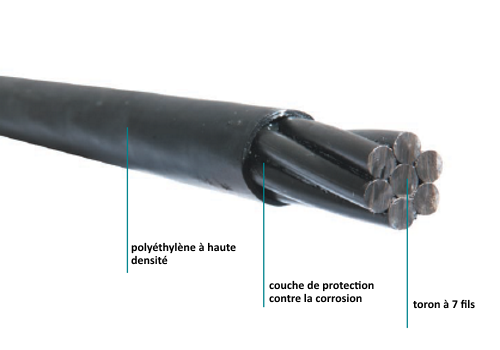

Toron à 7 fils revêtu d'une masse propre, et plastifié en ligne au polyéthylène à haute densite. Cette protection s'avère efficace contre l'oxidation, en permettant le glissement du toron à travers l'intérieur de la couche plastique.
Il est utilisé dans la post-tension de plaques et la pré-tension extérieure.

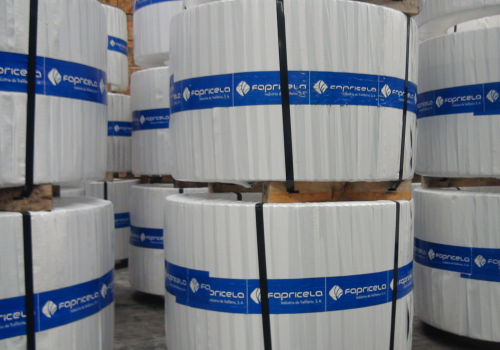

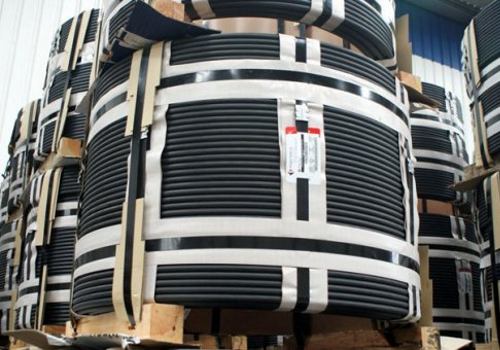

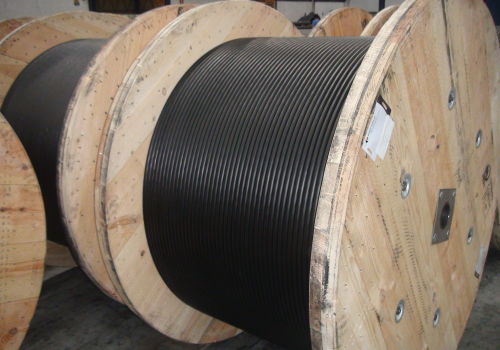

| Poids | Dimensions des rouleaux | |||
|---|---|---|---|---|
| (Kg) | D (mm) | d (mm) | h (mm) | |
| ≤ 2700 | < 1420 | 900 | 760 |  |
| Désignation | Nominale | Spécifiée | ||||||
|---|---|---|---|---|---|---|---|---|
| Diamètre | Rm | Section | Masse total | Écart admissible Masse | Fm | Fp0.1 | Agt | |
| mm | MPa | mm² | g/m | % | kN | kN | % | |
| TGG 1860-TBR-A-P-FAP (A) | 15.2 | 1860 | 139 | 1218 | ±2 | 259 | 231 | 3.5 |
| 15.7 | 1860 | 150 | 1304 | 279 | 248 | |||
| Caractéristiques de la Gaine | ||||
|---|---|---|---|---|
| Ø ext | Résistance aux chocs | Résistance initiale au frottement | Ètanchéité | État de surface |
| [17.2-18.9] | sans perfuration | < 60N | ∆masse=0 | sans defects |
| [17.7-19.4] | ||||
| Caractéristique spécifiée | Référence de la méthode d'essai | Valeurs spécifiées |
|---|---|---|
| Melt index | NF EN ISO 1133 | ≤ 0.25 g / 10 min sous 2.16 Kg |
| Limite d'écoulement à 23º C | NF EN ISO 527-2 | ≥ 22 MPa |
| Allongement à rupture 23º C | NF EN ISO 527-2 | ≥ 600 % |
| Allongement à rupture - 20º C | NF EN ISO 527-2 | ≥ 150 % |
| Stabilité thermique (OIT) | NF EN 728 | ≥ 20 mn à 200º C sous O2 |
| Teneur en noir de carbone | ISO 6964 | 2.3 % ± 0.3 % |
| Dispersion en noir de carbone | ISO 11420 | indice maximal 3 |
| Répartition en noir de carbone | ISO 11420 | indice maximal C2 |
Remarque: Applicable uniquement pour HDPE noir.
| Caractéristique spécifiée | Référence de la méthode d'essai | Valeurs spécifiées |
|---|---|---|
| Point de goutte | NF T 60-102 | ≥ 150° C |
| Pénétration travailée (60 coups; 1/10 mm; à 25° C) |
NF T 60-132 | ≥ 220 et ≤ 300 |
| Ressuage à 40° C ou à 100° C | NF T 60-191 ASTM D 6184-98 |
≤ 4.5 % à 7 jours ≤ 4 % à 50 h |
| Résistance à l'oxydation | ASTM D 942-02 | ≤ 0.07 MPa (100 h à 100° C) ≤ 0.15 MPa (400 h à 100° C) |
| Protection contre la rouille: Brouillard salin à 5 % de NaCI |
NF X 41-002 | Passe pour un essai de 400 h ± 2 h à 35° C ± 1° C |
Autres spécifications sur demande.
Tous les types de précontrainte avec ancrage pare des calles.
Exemples:
- Poutrelles;
- Plaques;
- Poutres;
- Tuyaux;
- Piliers;
- Panneaux précontraints.
Sur demande du client, ces produits peuvent être fabriqués selon la norme internationale prétendue, notamment BS, ASTM, UNE, DIN, etc.
